صفحهٔ ۱
آغاز ارائهٔ باغ ایرانی
نقشی دایره‌ای از گل‌ها و برگ‌های رنگی بر زمینهٔ سبز تیره، صفحهٔ آغازین این ارائهٔ تصویری است. این صفحه متن توضیحی ندارد.
معماری و باغ
باغ ایرانی
پیوند معماری، آب و چشم‌انداز در باغ ایرانی.
این ارائه بیشتر تصویری است. متن همراه، آنچه در هر قاب دیده می‌شود و روندِ مقایسهٔ تصاویر را توضیح می‌دهد.
ارائهٔ تصویری
۱ / ۲۰
راهنمای خواندن تصاویر باغ ایرانی؛ همهٔ صفحه‌ها

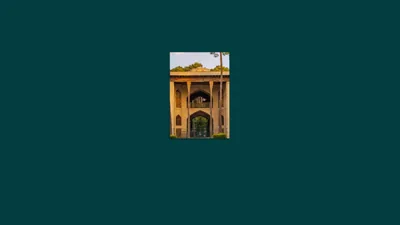

صفحهٔ ۲
عمارت، پیش از دیدن باغ
ابتدا تنها بخشی باریک از نمای یک عمارت دیده می‌شود؛ طاقِ میانی و بالکنِ طبقهٔ بالا، نگاه را به ساختمان جلب می‌کنند. در صفحه‌های بعد، فضای پیرامون این عمارت آشکار می‌شود.

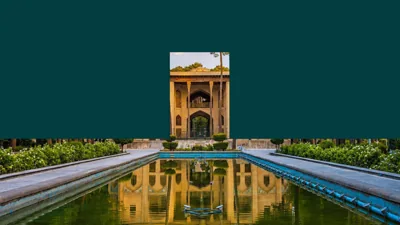

صفحهٔ ۳
آب در برابر عمارت
حوضی کشیده به تصویر اضافه می‌شود و نمای عمارت در آب بازتاب می‌یابد. لبه‌های حوض، نگاه را از پیش‌زمینه به ساختمانِ انتهای تصویر هدایت می‌کنند.

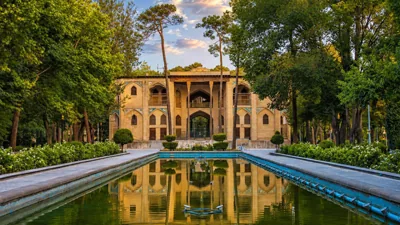

صفحهٔ ۴
عمارت در میان درختان
تصویر کامل، عمارت را در انتهای محور آب و میان دو ردیف درخت نشان می‌دهد. در این قاب، ساختمان، حوض، بازتاب و فضای سبز اجزای یک ترکیب واحدند.

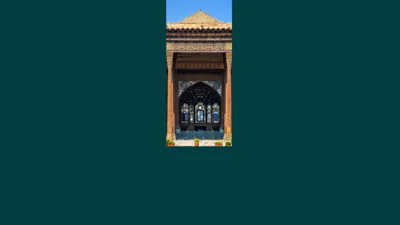

صفحهٔ ۵
ایوان و ستون‌ها
قاب دوم با نمای نزدیکِ ایوانی بلند آغاز می‌شود. ستون‌های باریک، سقف تزیین‌شده و فضای بازِ مقابل بنا دیده می‌شوند؛ هنوز باغِ پیرامون در تصویر کامل نشده است.

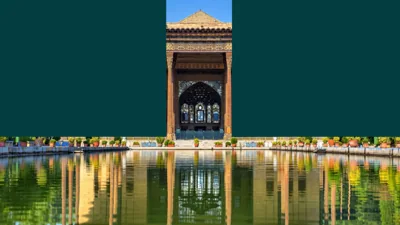

صفحهٔ ۶
بازتاب ایوان در حوض
با نمایان‌شدن حوضِ مقابل بنا، ستون‌ها و ایوان در آب تکرار می‌شوند. ردیف گلدان‌ها در لبهٔ حوض، مرز میان آب و ساختمان را مشخص می‌کند.

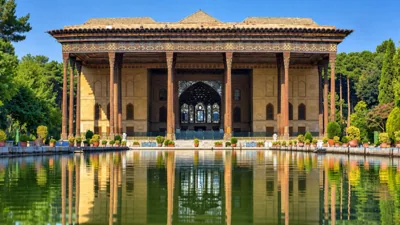

صفحهٔ ۷
قاب کاملِ ایوان، آب و باغ
عمارتِ ستون‌دار در میان درختان و پشت حوضی بزرگ دیده می‌شود. بازتابِ بنا در آب، امتداد عمودی ستون‌ها را به بخش پایین تصویر می‌برد.
صفحهٔ ۸

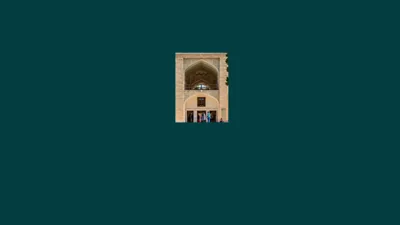

یک ورودی در مرکز تصویر
در آغاز قاب سوم، فقط طاق و ورودی یک بنای آجری در میانهٔ زمینه دیده می‌شود. همانند دو نمونهٔ پیشین، ارائه ابتدا ساختمان را جدا نشان می‌دهد.

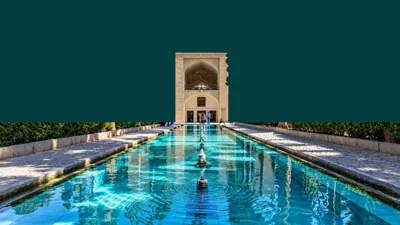

صفحهٔ ۹
جوی و فواره‌ها
جویِ آبیِ کشیده و ردیفی از فواره‌ها مقابل ورودی آشکار می‌شوند. مسیرهای دو سوی آب، بیننده را به سوی طاقِ انتهای باغ هدایت می‌کنند.

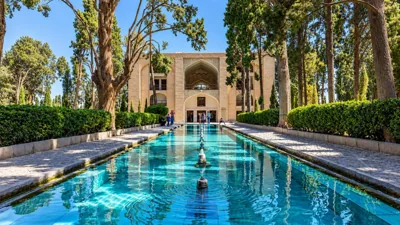

صفحهٔ ۱۰
مسیرِ آب در میان درختان
قاب کامل، جوی و فواره‌ها را در میان مسیرهای پیاده، پرچین‌ها و درختان بلند نشان می‌دهد. ورودی بنا در انتهای همین محور قرار دارد.

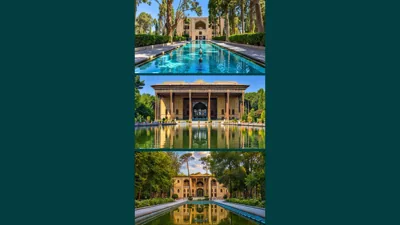

صفحهٔ ۱۱
مقایسهٔ سه قاب
سه تصویرِ دیده‌شده کنار هم قرار گرفته‌اند: عمارتِ انتهای جوی و فواره‌ها، ایوانِ ستون‌دار پشت حوض، و عمارتِ بازتاب‌یافته میان درختان. در هر سه قاب، آب و ساختمان در ترکیب باغ به هم پیوند دارند.
صفحهٔ ۱۲
میان‌پردهٔ نقش و گل
نقش گل‌وبوتهٔ آغازین دوباره دیده می‌شود و بخش بعدی ارائه را از مقایسهٔ سه عمارت جدا می‌کند. این صفحه متن توضیحی ندارد.

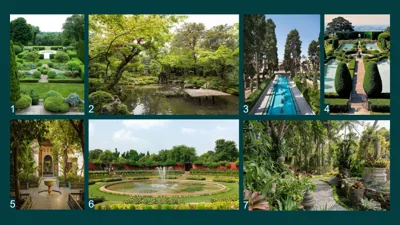

صفحهٔ ۱۳
کدام تصویر به باغ ایرانی نزدیک‌تر است؟
هفت باغ با شماره‌های ۱ تا ۷ برای مقایسه نشان داده شده‌اند. شکل مسیرها، نوع کاشت، حضور آب و شیوهٔ قرارگرفتن ساختمان‌ها در این نمونه‌ها متفاوت است. نمونهٔ شمارهٔ ۳، جویِ مستقیم و کشیده‌ای را میان دو ردیف درخت و مسیرهای پیاده نشان می‌دهد.
صفحهٔ ۱۴
پاسخِ مقایسه: نمونهٔ شمارهٔ ۳
در پاسخِ تصویریِ ارائه، شش تصویر کم‌رنگ می‌شوند و نمونهٔ شمارهٔ ۳ روشن می‌ماند. محور مستقیمِ آب، ردیف درختان و مسیرهای دو سوی جوی، در این نمونه برجسته‌اند.

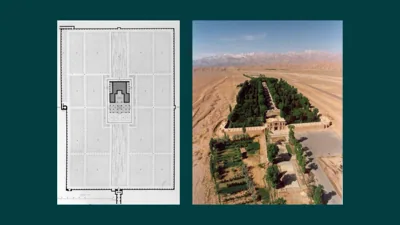

صفحهٔ ۱۵
نقشهٔ باغ و چشم‌انداز پیرامون
در سمت چپ، نقشه‌ای با قطعه‌بندی منظم و بنایی در میانه دیده می‌شود؛ در سمت راست، تصویری هوایی از باغی سبز در میان زمین‌های خشک قرار دارد. کنار هم گذاشتن این دو نما، نظمِ درون باغ و تفاوت آن با پیرامونش را نشان می‌دهد.

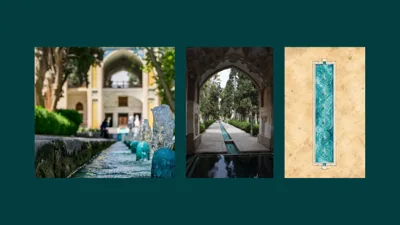

صفحهٔ ۱۶
آب از نزدیک، از میان طاق و از بالا
سه نما از حضور آب در باغ کنار هم آمده‌اند: آبِ در حال حرکت در پیش‌زمینه، جویِ مستقیم در امتداد یک طاق، و حوضی مستطیل از بالا. شکل کشیدهٔ آب، در هر سه قاب به سازمان‌دادن فضا کمک می‌کند.

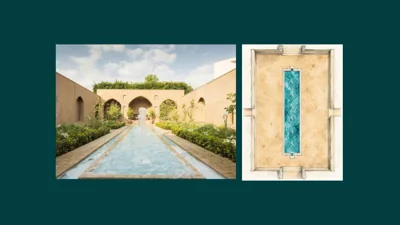

صفحهٔ ۱۷
محورِ حوض در میان معماری
عکسِ حیاط و طرحِ دید از بالای آن، حوضِ مستطیلِ مرکزی را در امتداد بنا نشان می‌دهند. مسیرهای دو طرف حوض و دهانه‌های طاق‌دار، این محور را قاب گرفته‌اند.

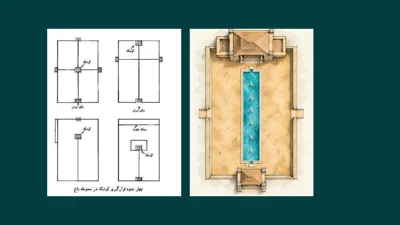

صفحهٔ ۱۸
جای کوشک در محوطهٔ باغ
چهار طرح کوچک، شیوه‌های متفاوتِ قرارگرفتن کوشک در محوطهٔ باغ را مقایسه می‌کنند. طرحِ کنار آن‌ها نیز بنایی در انتهای محور آب و تقسیم فضا در دو سوی حوض را نشان می‌دهد.

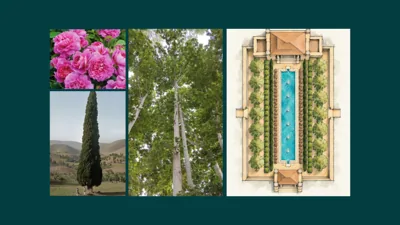

صفحهٔ ۱۹
گیاهان در کنار آب و بنا
تصویر گل‌های صورتی، درختی باریک و بلند و ردیف درختانِ قدکشیده، کنار طرحی از یک باغ آمده است. در طرح، درختان و فضای سبز در دو سوی حوضِ مرکزی، میان مسیر و ساختمان جای می‌گیرند.

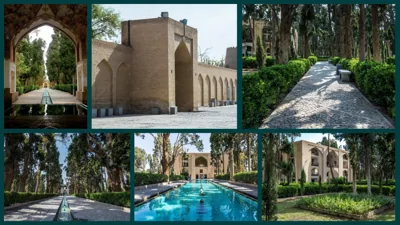

صفحهٔ ۲۰
مرور عناصرِ دیده‌شده در باغ
مجموعهٔ پایانی، طاق، عمارت، آب، فواره، مسیر پیاده و درختان را دوباره کنار هم می‌گذارد. این قاب‌ها، پیوند معماری و چشم‌انداز را که در طول ارائه مرحله‌به‌مرحله آشکار شد، مرور می‌کنند.
